تهویه مطبوع به زبان ساده یعنی آماده کردن هوای یک محیط برای زندگی یا انجام فعالیت انسان. در واقع هدف از نصب یک سیستم تهویه مطبوع کنترل دما و رطوبت محیط است. چیلر دستگاهی است که عموماْ آب را در یک سیکل بسته خنک کرده و با پمپ کردن آن به فن کویلها، به خنک کاری محیط می‌پردازد. در واقع در چیلر آب به عنوان یک مبرد ثانویه، به جذب گرما از محیط و رساندن محیط به شرایط مناسب می‌پردازد. چیلرها به طور کلی به دو دسته تراکمی و جذبی تقسیم‌بندی می‌شوند. در چیلرهای تراکمی به واسطه انرژی الکتریکی و در چیلرهای جذبی به واسطه حرارت ایجاد شده از سوختن گاز، برودت و سرما تولید می‌شود. اولین شخصی که یک سری آزمایشات جهت تبدیل برخی گازها به مایعات را انجام داد میشل فاراده بود، آزمایشات وی اساس کار کلیه سیستمهای برودتی جذبی در تولید برودت است. اگر چه او نتوانست این آزمایشات را به سمت تولید برودت سوق دهد، اما پیشرفتی که امروزه در تولید برودت به واسطه یک سیکل جذبی داریم مدیون آزمایشات و تحقیقات او است. یک چیلر مانند هر سیستم برودتی دارای سه قسمت مهم: کمپرسور، اواپراتور و کندانسور است. در اواپراتور به واسطه مبرد موجود در سیکل برودتی، آب خنک شده و همانطور که ذکر شد، با گردش آب در فن-کویل های نصب شده در محیط، باعث خنک شدن محیط می‌گردد. در واقع اساس کار یک چیلر، بر اساس تبخیر ماده سرمازا در اواپراتور است. در این بخش منظور از چیلر، تنها چیلر تهویه مطبوع تراکمی است.
معمولا چیلرها بر حسب تناژ برودتی اسمی آنها نامگذاری شده و به فروش می‌رسند. یک تن تبرید عبارتست از مقدار گرمایی که از ۱ تن آب صفر درجه باید گرفته شود تا در ۲۴ ساعت تبدیل به یخ صفر درجه شود.در اغلب موارد میزان تناژ اسمی یک چیلر با تناژ واقعی آن تفاوت دارد و در برخی موارد این میزان اختلاف حتی به ۵۰ درصد هم می‌رسد. هرچه دمای کندانس چیلر از ۳۰ درجه سانتیگراد فاصله گرفته و بیشتر شود ظرفیت برودتی کمپرسور افت کرده و میزان تناژ واقعی چیلر از تناژ اسمی آن فاصله بیشتری می‌گیرد. از آنجاییکه هر ۱ اسب کمپرسور با مبرد R22 در ایده‌آل‌ترین شرایط تهویه مطبوع می‌تواند ۱ تن تبرید برودت ایجاد کند، در نتیجه ظرفیت برودتی یک چیلر که دارای ۳ دستگاه کمپرسور ۴۰ اسب بخار است، ۱۲۰ تن اسمی تبرید نامیده می‌شود درصورتیکه تناژ واقعی این چیلر با کندانسور هوایی و مبرد R22 در منطقه حاره‌ایی و گرم ۷۵ تن واقعی یا حتی کمتر از آن خواهد شد.
کمپانی کریر آمریکا به عنوان یکی از مراجع مهم و یکی از اولین کمپانیهای قدرتمند ارائه دهنده سیستمهای تهویه مطبوع می‌باشد. از آنجائیکه تنوع آب و هوایی کشور ایران بسیار شبیه کشور آمریکا است، بنابراین اعدادی که به عنوان مرجع توسط کمپانی کریر در تهویه مطبوع ارائه شده است منطبق بر شرایط آب و هوای کشور ما نیز هست. دمای تبخیر مبرد در اواپراتور DX چیلر بین صفر تا ۲+ درجه سانتیگراد است بنابراین فشار ساکشن در چیلر تهویه مطبوع بر مبنای مبرد R22 معادل ۶۰ الی ۶۵ پی.اس.آی خواهد شد و دمای آب خروجی از اواپراتور آبی چیلر تهویه مطبوع ۷+ درجه سانتیگراد (۴۵ درجه فارانهایت) و دمای آب برگشت به اواپراتور ۱۳+ درجه سانتیگراد (۵۵5 درجه فارانهایت) در نظر گرفته می‌شود. در رفرنسهای ارائه شده توسط کمپانی کریر همچنین دمای آب برگشتی از برج خنک کن تقریبا برابر ۲۹.۵+ سانتیگراد (۸۵ درجه فارانهایت) و دمای رفت آب به سمت برج خنک کن ۳۵+ درجه سانتیگراد (۹۵ درجه فارانهایت) ذکر شده است. همچنین در کندانسور آبی دمای کندانس به طور متوسط ۱۵ درجه فارانهایت گرمتر از متوسط دمای ورود و خروج آب به کندانسور آبی می‌باشد. طبق داده‌های بالا دمای کندانس معادل: [(85F + 95F) /2] + 15F = 105F یعنی ۴۰.۵+ درجه سانتیگراد (۱۰۵ درجه فارانهایت) خواهد شد.
اواپراتور آبی چیلر در دو نوع فلادد (Flooded) و یا انبساط مستقیم DX (Direct expansion) ساخته می‌شود. در اواپراتورهای DX عضوی بین قسمت پرفشار و کم فشار سیستم در ورودی به اواپراتور قرار گرفته و دبی مبرد ورودی به اواپراتور را کنترل می‌کند. این عضو به طور کلی Metering device نامیده می‌شود که انواع و اقسام مختلفی از قبیل: شیر انبساط ترموستاتیکی و اتوماتیک، لوله کپی، اریفیس و .... را شامل می‌شود. مایع مبرد از کندانسور وارد این عضو شده و بعد از عبور از آن به مخلوط مایع و بخار کم فشار تبدیل شده و در اواپراتور با تبخیر مایع، برودت ایجاد می‌شود.

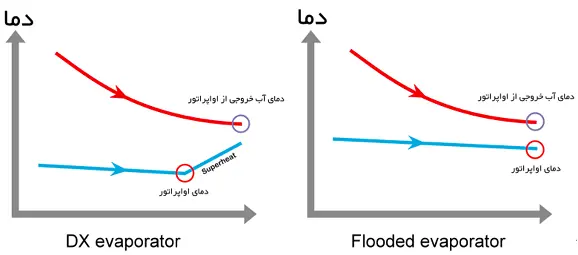

ساختار اواپراتورهای فلادد که در برخی منابع از آنها با عنوان اواپراتور تر (Wet evaporator) نیز نام برده شده است، کمی متفاوت است. در این مدل، اواپراتور پر از مایع کم فشار شده و به واسطه سیرکوله طبیعی و تبدیل مایع به بخار درون اواپراتور و یا به واسطه سیرکوله اجباری توسط یک پمپ، مایع به بخار تبدیل شده و از آب درون اواپراتور گرماگیری می‌شود. معمولا در کنار اواپراتورهای فلادد یک شیر شناوری (که در دو نوع High pressure و Low pressure موجود است) نصب می‌گردد که میزان سطح مایع درون اواپراتور را کنترل کند. معمولا از اواپراتورهای فلادد در چیلرهای بزرگ استفاده می‌شود که راندمان بالاتری نسبت به اواپراتورهای DX دارد اشکال این اواپراتورها این است که چیلرهای دارای چنین اواپراتوری نیاز به شارژ خیلی بیشتری از مبرد، نسبت به چیلرهای دارای اواپراتورDX ، دارند. نمودار زیر دمای مبرد و آب خروجی از اواپراتور را در دو چیلر با اواپراتور فلادد و انبساط مستقیم مقایسه کرده است. همانطور که مشاهده می‌کنید در یک چیلر با اواپراتور فلادد، اختلاف دمای بین مبرد در حال تبخیر و آب خروجی از اواپراتور کمتر از چیلر با اواپراتور انبساط مستقیم می‌باشد.
